Šiuolaikinėms neprijungtoms nuo tinklo ir avarinėms elektros sistemoms reikalinga techninė įranga, kurioje būtų suderintas stabilus kintamosios srovės konvertavimas, integruotas akumuliatoriaus įkrovimas ir visapusiškos elektros apsaugos priemonės. Šiame straipsnyje nagrinėjamos pagrindinės funkcijos, praktiniai diegimo scenarijai, integruoti apsauginiai mechanizmai ir „viskas viename“ keitiklio ir įkroviklio aparatinės įrangos komunikacijos galimybės, padedančios sistemų kūrėjams ir galutiniams vartotojams suprasti pagrindinius kriterijus renkantis kombinuotus nuolatinės srovės kintamosios srovės konvertavimo įrenginius atokioms vietoms, mobiliesiems įrenginiams ir namų atsarginėms programoms.
- 1. Kombinuoto keitiklio ir įkroviklio pagrindų supratimas
- 2. Išvesties bangos formos kokybė ir suderinamumas su realia apkrova
- 3. Integruota įkrovimo sistema ir trijų pakopų akumuliatoriaus valdymas
- 4. ATS perdavimo našumas ir sistemos tęstinumas perjungiant galią
- 5. Integruoti apsauginiai sluoksniai, užtikrinantys ilgalaikį veikimo patikimumą
- 6. Techninės įrangos ryšio prievadai ir nuotolinio stebėjimo galimybės
- 7. Tinkamos eksploatavimo aplinkos ir mechaninio įrengimo pastabos
- 8. Dažniausiai užduodami techniniai klausimai
- 9. Baigiamosios mintys sistemų integratoriams

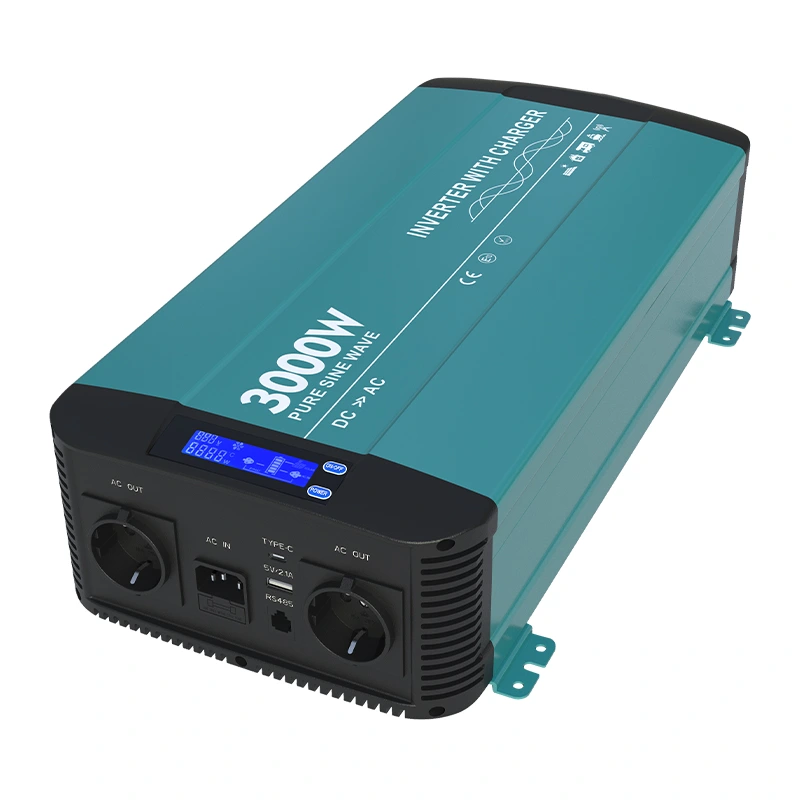

Daugelis nuotolinių maitinimo įrenginių susiduria su iššūkiais derindami atskirus keitiklius ir išorinius akumuliatorių įkroviklius, nes nesuderinamas laikas arba nesuderinami įtampos slenksčiai gali pabloginti akumuliatoriaus būklę ir sumažinti bendrą sistemos stabilumą.3000w grynos sinusinės bangos keitiklis su įkrovikliu HK3000PCsujungia DC-AC inversiją ir AC-DC akumuliatoriaus įkrovimą vienoje kompaktiškoje korpuse, todėl nebereikia koordinuoti kelių atskirų maitinimo komponentų, skirtų ne tinklo, mobiliesiems ar budėjimo režimo energijos projektams. „Viskas viename“ įrenginiai supaprastina laidų išdėstymą ir sumažina energijos grandinės gedimų vietas, o tai suteikia apčiuopiamų pranašumų naudotojams, dirbantiems su kemperio sąranka, nuotolinėmis darbo vietomis ir atsarginėmis gyvenamųjų namų konfigūracijomis, kur nuolatinis energijos tiekimas turi didelę praktinę reikšmę. Montuojant atskiras maitinimo sistemas, kiekvienas papildomas kabelis ir atskiras įrenginys sukuria potencialių silpnų vietų, todėl planavimo etapuose verta atidžiai apsvarstyti konsoliduotą techninės įrangos architektūrą.
1. Kombinuoto keitiklio ir įkroviklio pagrindų supratimas
Kombinuotas inverteris ir įkroviklis atlieka du pagrindinius vaidmenis saugykloje pagrįstoje energijos ekosistemoje. Pirma, ji paima nuolatinę srovę, saugomą švino rūgšties arba ličio baterijų blokuose, ir konvertuoja ją į kintamąją srovę, atitinkančią standartines buitinės elektros įrangos specifikacijas. Antra, kai tampa prieinamas išorinis kintamosios srovės šaltinis, įmontuoto įkroviklio grandinė paima energiją iš tinklo arba generatoriaus, kad automatiškai papildytų prijungtus akumuliatorių blokus. Šis dviejų funkcijų dizainas pašalina reikalavimą naudotojams rankiniu būdu perjungti atskirą įkroviklio aparatinę įrangą ir keitiklio modulius.
- Sklandus perjungimas tarp akumuliatoriaus inversijos ir iš tinklo veikiančio įkrovimo darbo eigos
- Vieningas skystųjų kristalų ekranas, skirtas vizualizuoti svarbiausius veikimo laiko rodiklius, įskaitant įtampos ir galios rodmenis
- Integruotas kintamosios srovės grandinės pertraukiklis, įmontuotas į pagrindinį kintamosios srovės įvesties kanalą, užtikrina papildomą grandinės saugumą
- Specialūs USB-A ir Type-C prievadai siūlo patogų žemos įtampos tiesioginį įrenginio įkrovimą
Fiziniai matmenys ir svoris montuotojams atlieka reikšmingą vaidmenį. Įrenginys užima 489 × 252 × 118 milimetrų ir sveria 8,8 kilogramo, todėl jį galima montuoti ant sienos ir stacionariuose, ir mobiliuosiuose korpusuose. Ant metalinio korpuso integruoti tvirtinimo kronšteinai supaprastina saugų tvirtinimą ant kietų paviršių, nesvarbu, ar naudotojai konfigūruoja techninę įrangą buitinėse spintose, transporto priemonių skyriuose ar lauko spintelėse. Visada reikia išlaikyti tinkamą tarpą aplink ventiliacijos groteles; Užblokuotas oro srautas suaktyvins šiluminę apsaugą ir apribos galimą išėjimo galią esant didelėms darbo apkrovoms.
2. Išvesties bangos formos kokybė ir suderinamumas su realia apkrova
Gryna sinuso banga yra vienas iš svarbiausių skirtumų, palyginti su modifikuoto sinuso alternatyvomis. Bendras harmoninis iškraipymas, išlaikomas žemiau penkių procentų, atkartoja bangos formos charakteristikas, tiekiamas iš komunalinio tinklo. Tai labai svarbu naudojant jautrią buitinę elektroniką, indukcinius variklius, šaldymo kompresorius ir laboratorinę įrangą. Įrenginiai su variklio apvijomis arba sudėtingomis vidinėmis valdymo plokštėmis dažnai įkaista, sukuria papildomą triukšmą arba trumpėja jų eksploatavimo trukmė, kai tiekiami iškraipyti modifikuoto sinuso galios signalai.
Vardinė nuolatinė išvestis pasiekia 3000 vatų, o viršįtampio galia siekia 6 000 vatų, palaikoma dviejų sekundžių intervalais. Viršįtampių reitingas valdo didelę įsijungimo srovę, kuri atsiranda, kai momentiniai indukciniai prietaisai pradeda sukti savo variklius. Neturėdami tinkamo viršįtampio, keitikliai gali suveikti apsauga nuo perkrovos kiekvieną kartą, kai kompresoriai, vandens siurbliai ar skalbimo mašinos varikliai bando paleisti. Gamykloje sukonfigūruojamos išėjimo įtampos parinktys apima 100–120 VAC ir 200–240 VAC šeimas bei pasirenkamus 50 Hz arba 60 Hz dažnio nustatymus, kad atitiktų regionines elektros normas. Mažiausias visos apkrovos konversijos efektyvumas siekia 89 procentus, o didžiausias veikimo efektyvumas siekia net 92 procentus. Didesnis efektyvumas reiškia, kad energijos eikvojama kaip šiluma, o akumuliatoriaus talpa išsaugoma faktinėms galutinio vartotojo apkrovoms, o ne šilumos nuostoliams galios elektronikos viduje.
3000w grynos sinusinės bangos keitiklis su įkrovikliu HK3000PCpalaiko visišką galvaninę izoliaciją tarp įvesties DC pusės ir kintamosios srovės išėjimo grandinių. Visiška įvesties ir išvesties izoliacija suteikia svarbų saugos sluoksnį, ribojantį gedimų plitimą esant įžeminimo gedimams arba laidų klaidoms prijungtose akumuliatoriaus grandinėse. Ši izoliavimo savybė susilaukia didelio įvertinimo tarp profesionalių montuotojų, konstruojančių sistemas vietose, kuriose yra didesnė elektros saugos rizika, pavyzdžiui, jūros aplinkai ir mobilioms transporto priemonėms, kur kondensatas ir vibracija padidina atsitiktinių trumpųjų jungimų tikimybę.
| Našumo parametras | Specifikacijos vertė |
|---|---|
| Nuolatinė kintamosios srovės išėjimo galia | 3000W ±5 % |
| Viršįtampio didžiausios galios trukmė | 6000 W 2 sekundes |
| Visiškas harmoninis iškraipymas | mažiau nei 5 proc. |
| Visiškai apkrovos minimalus efektyvumas | 89 % |
| Maksimalus bendras efektyvumas | iki 92 proc. |
3. Integruota įkrovimo sistema ir trijų pakopų akumuliatoriaus valdymas
Vidinis AC-DC įkroviklis vadovaujasi klasikine trijų pakopų įkrovimo logika: masinės nuolatinės srovės fazė, sugerties pastovios įtampos fazė ir plūduriuojančios priežiūros fazė. Šis nusistovėjęs įkrovimo profilis optimizuoja švino rūgšties akumuliatorių cheminių medžiagų įkrovimo ciklus. Didelės fazės metu įkroviklis tiekia didžiausią leistiną srovę, kad greitai pakeltų akumuliatoriaus įtampą. Pasiekus tikslinės sugerties įtampos slenkstį, įrenginys pereina į sugerties etapą, išlaikydamas pastovią įtampą, o įkrovimo srovė natūraliai mažėja. Kai srovė nukrenta iki maždaug dešimties procentų vardinio įkrovimo dydžio, aparatinė įranga pereina į plūduriuojančią stadiją, taikydama mažesnę priežiūros įtampą, kad būtų išvengta savaiminio išsikrovimo neperkraunant elementų plokščių.
Galios koeficiento korekcija pasiekia didesnes nei 0,95 vertes esant maksimaliai įkrovimo apkrovai. Didelis galios koeficiento našumas sumažina reaktyviosios galios, gaunamos iš kintamosios srovės šaltinio, suvartojimą, todėl nešiojamiesiems generatoriams arba ribotos talpos tinklo lizdams reikia mažiau. AC įvestis priima plataus diapazono tinklo įtampą; 230 VAC variantui darbinis kintamosios srovės įvesties langas apima nuo 180 VAC iki 260 VAC. Plati įvesties tolerancija reiškia, kad įkroviklis gali veikti net tada, kai generatoriaus išvestis nukrypsta už idealių vardinių verčių, o tai dažnai nutinka nešiojamojo generatoriaus aparatinėje įrangoje, veikiančioje svyruojančios apkrovos sąlygomis.
Maksimali įkrovimo srovė skiriasi priklausomai nuo nuolatinės srovės įvesties įtampos varianto. Dvylikos voltų nuolatinės srovės modeliai palaiko iki keturiasdešimties amperų įkrovimo išvestį, o dvidešimt keturių voltų nuolatinės srovės versijos – iki dvidešimties amperų. Sistemos dizaineriai turėtų suderinti didžiausią įkroviklio srovę su rekomenduojamu įkrovimo greičiu, kurį paskelbė akumuliatorių gamintojai. Per didelės įkrovimo srovės pagreitina akumuliatoriaus degradaciją; ir atvirkščiai, per maža įkrovimo srovė be reikalo pailgina įkrovimo laiką. Kruopštus akumuliatoriaus talpos sujungimas su įkroviklio galimybe užtikrina optimalų ilgalaikį akumuliatoriaus veikimo laiką.
4. ATS perdavimo našumas ir sistemos tęstinumas perjungiant galią
Integruotas automatinis perdavimo jungiklis (ATS) valdo perjungimą iš akumuliatoriaus kintamosios srovės ir įeinančio išorinio maitinimo šaltinio. Perdavimo laikas yra mažesnis nei 16 milisekundžių. Dauguma įprastų buitinių elektros prietaisų toleruoja trumpalaikius tokio masto pertrūkius ir visiškai neišjungiami. Ši charakteristika užtikrina beveik UPS lygio tęstinumą daugeliui prijungtų apkrovų. Vartotojai turėtų nepamiršti, kad tam tikrai labai jautriai pramoninei skaičiavimo įrangai gali prireikti papildomų tikrojo tinklo UPS įrenginių, jei nulio milisekundžių perdavimas tampa absoliučiu veikimo reikalavimu.
Vidinė relės aparatinė įranga tvarko fizinės grandinės perjungimo užduotis. Skirtingų gaminių variantų relių nominalai skiriasi: 110 VAC konfigūracijose įdiegtos 30 amperų vardinės relės, o 230 VAC modeliuose – 16 amperų vardinės relės. Tinklo įvesties pusėje integruotas kintamosios srovės pertraukiklis užtikrina įeinančio kintamosios srovės atjungimo apsaugą nuo viršsrovių, papildydamas relės saugą. Kai po dingimo įvykio grįžta maitinimas iš tinklo, ATS logika automatiškai nukreipia apkrovas į išorinį kintamosios srovės šaltinį, tuo pačiu suaktyvindama vidinę įkroviklio grandinę, kad papildytų akumuliatoriaus energijos atsargas. Dėl tokio elgesio aparatūros puikiai tinka neprižiūrimiems nuotoliniams įrenginiams, kur žmonės operatoriai negali greitai reaguoti į tinklo atkūrimo įvykius.
5. Integruoti apsauginiai sluoksniai, užtikrinantys ilgalaikį veikimo patikimumą
Tvirtas kelių sluoksnių apsaugos komplektas apsaugo tiek pačią keitiklio-įkroviklio aparatinę įrangą, tiek prijungtą akumuliatoriaus ir apkrovos įrangą. Nuolatinės srovės įvesties šoninės apsaugos apima atvirkštinio poliškumo apsaugą per vidinį saugiklį, žemos įtampos išjungimą ir viršįtampio išjungimo sąlygas. Apsauga nuo atvirkštinio poliškumo yra svarbi apsauga nuo montuotojo laidų klaidų, kai jungiami didelio gabarito akumuliatoriaus kabeliai. Be tokios apsaugos, atvirkščiai, akumuliatoriaus gnybtai gali akimirksniu visam laikui sugadinti galios konvertavimo elektroniką.
Kintamosios srovės išvesties pusėje įrenginys reaguoja į trumpojo jungimo įvykius, nuolatines perkrovos situacijas ir vidinius per didelės temperatūros įvykius. Kai vidinė temperatūra pakyla virš saugių eksploatacinių lubų, šiluminė apsauga suaktyvina išjungimo procedūrą, kad būtų išvengta nuolatinių komponentų pažeidimų. Temperatūros ir apkrovos reguliuojami aušinimo ventiliatoriai dinamiškai reguliuoja sukimosi greitį. Ventiliatoriai greičiau sukasi tik esant dideliam darbo krūviui arba aukštai vidaus temperatūrai; Esant nedidelėms apkrovoms, ventiliatoriaus triukšmas išlieka minimalus, o tai yra svarbus privalumas įrengiant gyvenamąsias patalpas ar kabinas, kuriose keleiviams svarbus akustinis komfortas.
Kiekviena apsauginė būsena įjungia matomus grįžtamojo ryšio signalus per priekinio skydelio LCD ekraną, leidžiantį pašalinti triktis neatidarant įrangos korpuso. Galimybė nuskaityti gedimų kodus tiesiai iš vietinio ekrano greičio diagnostikos darbų, kuriuos atlieka techniniai darbuotojai, aptarnaujantys nuotolines elektros energijos tiekimo vietas.3000w grynos sinusinės bangos keitiklis su įkrovikliu HK3000PCsujungia daugybę skirtingų apsauginių reakcijų viename įrenginyje, todėl nereikalaujama sudėti daug atskirų išorinių apsauginių modulių elektros sistemos architektūroje.
6. Techninės įrangos ryšio prievadai ir nuotolinio stebėjimo galimybės
RS-485 ryšio prievadas su RJ-11 tipo fizine jungtimi suteikia galimybę nuotoliniu būdu stebėti. Vartotojai gali pasirinktinai pritvirtinti išorinį nuotolinį LCD valdymo skydelį, esantį toliau nuo pagrindinio keitiklio įkroviklio korpuso. Tai patogu instaliacijose, kur pagrindinė maitinimo įranga yra rūsio sandėliavimo skyriuose arba komunalinėse spintose, o operatoriai nori stebėti būsenos rodmenis iš gyvenamųjų patalpų. Eterneto ryšys yra kaip pasirenkamas patobulinimas, skirtas pažangesnėms priežiūros sąrankoms.
Per RS-485 magistralę pagrindinio kompiuterio stebėjimo sistemos gali gauti realaus laiko duomenų rinkinius, įskaitant akumuliatoriaus įtampą, išėjimo galią, veikimo režimo vėliavėles ir aktyvių gedimų indikatorius. Sistemų integratoriams, konstruojantiems didesnius mikrotinklo diegimus, tai atveria galimybes integruoti aparatinę įrangą į aukštesnio lygio svetainių stebėjimo platformas. Atminkite, kad RS-485 laidų prijungimo praktika turi atitikti pramonės gaires dėl tolimojo diferencinio signalizavimo; Tinkamas kabelio pasirinkimas ir įžeminimas padeda išvengti duomenų sugadinimo dėl netoliese esančių aukštos srovės laidų elektros triukšmo.
7. Tinkamos eksploatavimo aplinkos ir mechaninio įrengimo pastabos
Visos apkrovos vardinės aplinkos temperatūros diapazonas tęsiasi nuo nulio laipsnio Celsijaus iki plius keturiasdešimt laipsnių Celsijaus. Kai aplinkos temperatūra pakyla iki šešiasdešimties laipsnių Celsijaus, aparatinė įranga automatiškai sumažina turimą išėjimo galią iki septyniasdešimties procentų vardinės galios. Sandėliavimo temperatūros langas apima nulį iki septyniasdešimties laipsnių Celsijaus neeksploatacijos laikotarpiu. Drėgmės tolerancija pasiekia didžiausią devyniasdešimt tris procentus santykinės drėgmės nekondensuojančiomis aplinkos sąlygomis. Kondensatas yra pagrindinis rizikos veiksnys; vietose, kuriose susidaro rasa, turi būti užtikrinta tinkama ventiliacija, kad vidinės grandinių plokštės būtų sausos.
Montavimo kryptis turi atitikti gamintojo mechaninius brėžinius. Prie ventiliatoriaus ventiliacijos angų palaikykite pakankamai laisvos vietos, kad karštas ištraukiamas oras galėtų laisvai išeiti. Venkite sandarinimo įrenginio viduje visiškai uždaroje mažoje spintelėje be specialios ištraukiamosios ventiliacijos, nes įstrigusi šiluma suaktyvina terminį susilpnėjimą ir dažnus apsauginius išjungimus. Rinkdamiesi akumuliatoriaus kabelio matuoklį, visada atsižvelkite į didelius nuolatinės srovės dydžius, susijusius su trijų tūkstančių vatų galios lygiais; per mažo dydžio kabeliai sukelia pernelyg didelį varžos kritimą ir sukuria pavojingus perkaitimo taškus laidų eigoje.
8. Dažniausiai užduodami techniniai klausimai
Taip. Kintamosios srovės įvesties grandinė priims išvestį iš tinkamo dydžio nešiojamų generatorių. Laikykite generatoriaus išėjimo įtampą paskelbtame kintamosios srovės įvesties veikimo lange. Atkreipkite dėmesį į generatoriaus viršįtampio galimybę; generatoriaus nuolatinė vatų galia turėtų patogiai viršyti maksimalų įkrovimą ir pagalbinę kintamosios srovės apkrovą, tuo pačiu metu veikiančią ant generatoriaus gnybtų. Prastos kokybės generatoriaus išvestis su dideliais įtampos svyravimais gali sukelti vidines apsaugos reakcijas.
Natūrali trijų pakopų tūrinės absorbcijos ir plūduriuojančio įkrovimo kreivė iš pradžių buvo sukurta užtvindytų, AGM ir gelio tipo švino rūgšties akumuliatorių bankams. Naudodami ličio jonų akumuliatorių rinkinius, naudotojai turi patikrinti akumuliatoriaus valdymo sistemos suderinamumą su įkroviklio įtampos nustatytomis vertėmis. Kai kuriems ličio paketams reikalingi modifikuoti įkrovimo profiliai; tokiais atvejais gali prireikti išorinės baterijos įkroviklio aparatinės įrangos.
Nors įrenginio viduje yra vidinis atvirkštinio poliškumo saugiklis, vadovaujantis geriausia pramonės praktika primygtinai rekomenduojama montuoti didelės srovės vardinį saugiklį tiesiai ant teigiamo akumuliatoriaus laido per trumpą fizinį atstumą nuo akumuliatoriaus gnybtų. Šis išorinis saugiklis apsaugo akumuliatoriaus laidus katastrofiško trumpojo jungimo atveju, esantį už keitiklio ir įkroviklio korpuso.
Galvaninė izoliacija sukuria elektrinį atskyrimą tarp akumuliatoriaus nuolatinės srovės grandinės ir kintamosios srovės išvesties grandinių. Tai slopina gedimo srovės srautą per sritis per žemės gedimo incidentus, pagerina mobiliųjų ir jūrų įrenginių saugą ir sumažina kai kurių kategorijų elektros triukšmo sujungimą tarp akumuliatoriaus bloko ir prijungtų kintamosios srovės įrenginių.
9. Baigiamosios mintys sistemų integratoriams
„Viskas viename“ keitiklio ir įkroviklio aparatinė įranga supaprastina daugelį neprijungtų nuo tinklo ir atsarginių maitinimo sistemų, sujungdama inversiją, akumuliatoriaus įkrovimą, automatinį perdavimo perjungimą ir kelias apsaugines funkcijas vienoje važiuoklėje. Vertindami galios konvertavimo aparatinę įrangą, žiūrėkite ne tik į nuolatinius vatų dažnius; skirkite laiko, kad įvertintumėte viršįtampių valdymo pajėgumą, bangos formos grynumą, integruotos apsaugos funkcijos išsamumą, perdavimo jungiklio laiką ir galimas stebėjimo sąsajas. Kiekviena iš šių specifikacijų formuoja realaus pasaulio sistemos patikimumą kasdien.
Kiekvienas elektros sistemos projektas prasideda nuo kruopštaus apkrovos audito. Prieš pasirinkdami akumuliatoriaus bloko ir keitiklio ir įkroviklio derinį, dokumentuokite kiekvieno prietaiso, kurio tikimasi veikti, energijos suvartojimą vatais, atkreipkite dėmesį į indukcines apkrovas su didelėmis paleidimo srovėmis ir nustatykite priimtinas akumuliatoriaus iškrovos gylio ribas. Apgalvotas išankstinis planavimas apsaugo nuo darbo nusivylimų po aparatinės įrangos įdiegimo.3000w grynos sinusinės bangos keitiklis su įkrovikliu HK3000PCpuikiai tinka projektams, kuriems reikalinga nepertraukiama trijų tūkstančių vatų galia, o kartu reikia integruoto įkrovimo nesurinkus atskirų maitinimo sistemos komponentų rinkinio.
Profesionalaus lygio gamybos pagrindus, susijusius su šia aparatūra, galite tyrinėti išteklius, kuriuos paskelbėNingbo Kosun New Energy Co., Ltd.Inžinerinė dokumentacija, matmenų brėžiniai ir pilni specifikacijų lapai suteikia papildomos informacijos techniniams vertintojams, ruošiantiems sistemų projektus.
